Описание
Автономная установка пожаротушения с термоактивирующимся микрокапсулированным огнетушащим веществом ПироКорд (1 метр) — это противопожарный, огнетушащий шнур, предназначенный специально для защиты от возгораний в малогабаритных пожароопасных объектах, таких как распределительные щиты, электрощитовые, электрошкафы, счетчики электрической энергии, шкафы управления, малогабаритные хранилища ценностей, сейфы, кабель-каналы со степенью защиты не ниже IP20.
АСТ ПироКорд длиной 1 метр предназначен для тушения пожаров класса А, В, С, Е в малогабаритных пожароопасных объектах объемом до 50 литров. Срабатывание установки не приводит к возникновению пожара и взрыва горючих материалов в помещениях, зданиях, сооружениях, на открытых площадках.
Устройства соответствует требованиям стандарта организации ТУ 28.29.22-002-33689689-2022 и выпускается в следующих моделях:
ПИРОКОРД — ХХХ/ХХХ -65-5-ТУ 28.29.22-002- 33689689-2022, где XXX — защищаемый объем в литрах от 50 до 500 литров с шагом 10 литров.
Комплект поставки

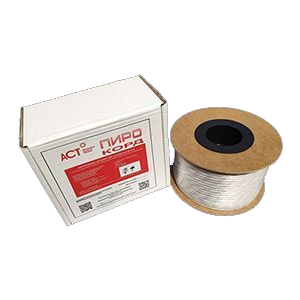

Комплект поставки автономной установки пожаротушения включает в себя:
- АСТ ПироКорд — 1 метр;
- паспорт — 1 шт;
- руководство по эксплуатации — 1 шт;
- наклейка «Защищено» — 1 шт.
Устройство и принцип действия

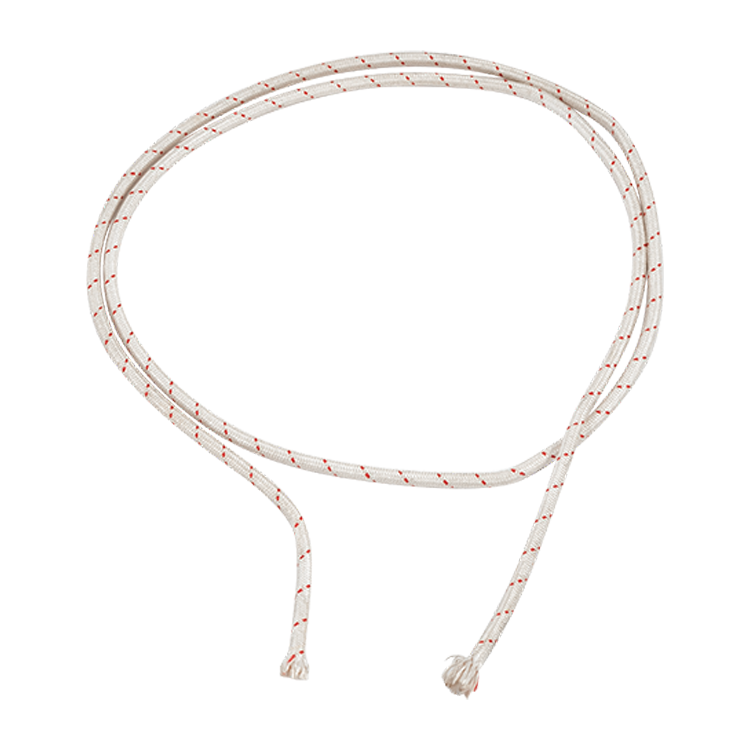

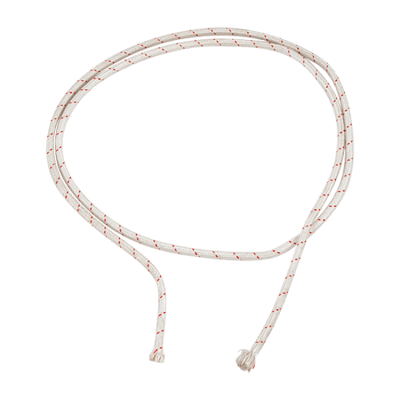

Автономная установка пожаротушения Пирокорд представляет из себя эластичный полимерный шнур фигурного поперечного сечения, заключенный в белую несгораемую нитяную оплетку.
Установка длиной 1 метр способна защищать объем до 50 литров. Максимальный защищаемый объем Пирокорда составляет 500 литров при длине изделия 12,5 метров. Установка имеет внешний диаметр 6 мм.
В основе технологии лежит применение микрокапсул, содержащих жидкий огнетушащий состав. При воздействии огня или температуры от 160°С до 280°С на изделие происходит его возгорание и одновременно выделение паров огнетушащего вещества. Горение изделия в несгораемой оплетке обеспечивает вскрытие всех микрокапсул с ОТВ и исключает возможность попадания продуктов горения изделия на поверхность защищаемого объекта. При этом происходит не только тушение очага возгорания, но и его охлаждение, что позволяет прекратить процесс тления и исключить возможность повторного возгорания. Инициируется в одной точке и срабатывает по всей длине, обеспечивая подачу огнетушащего газа во всем защищаемом объеме, включая объемы, разделенные перегородками.
Технология микрокапсулирования обеспечивает сохранность ОТВ неизменном виде в нормальных условиях в течение срока эксплуатации продукции.
Основные отличительные особенности изделий ПироКорд:
- гибкая основа дает возможность установки в труднодоступных местах с различным радиусом изгиба;
- малый вес, обеспечивает легкую транспортировку продукта;
- прочностные качества позволяют использовать изделие в большом диапазоне температур от -60°С до +65°С.
Расчет длины Пирокорда
Защищаемый объём от 50 до 500 литров с шагом 10 литров:
Монтаж и демонтаж устройств
К обслуживанию и монтажу/демонтажу устройств допускается персонал с категорией допуска по электробезопасности не ниже III группы до 1000 В. При монтаже/демонтаже необходимо соблюдать Правила устройства электроустановок (ПУЭ), Правила технической эксплуатации электроустановок потребителей (ПТЭЭП).
На период демонтажа/монтажа необходимо снять напряжение и принять меры для исключения его подачи.
Перед установкой необходимо провести визуальный контроль на наличие повреждений и убедиться в отсутствии скрытых разрывов сердечника Пирокорда.
При монтаже ПироКорда изделие складывается пополам, место изгиба (середина отрезка) размещается над центром верхней плоскости защищаемого оборудования и осуществляется крепление.
Крепление установки к ограждающим конструкциям защищаемого объема, а также к защищаемому оборудованию осуществляется через расстояния, не превышающие 0,2 м. Крепление может осуществляться с использованием стандартных самоклеящихся площадок для крепления шлейфа (металл) типа 25×15 мм, с использованием пластиковых хомутов, а также иными способами, обеспечивающими сохранность изделия ПироКорд и надежность крепления.
После этого изделие распределяется по длине в обе стороны от своей середины в объеме защищаемого оборудования, при этом выполняется следующая последовательность действий:
- Оба окончания изделия прокладываются в противоположные стороны от своего центра в направлении стенок (ограждающих конструкций) защищаемого объема.
- Если длины изделия хватает для дальнейших операций по монтажу, оба окончания изделия по стенкам (ограждающим конструкциям) прокладываются по направлению вниз, к нижней плоскости (дну) защищаемого объема.
- Если длины изделия хватает для дальнейших операций по монтажу, оба окончания изделия прокладываются по нижней плоскости (дну) защищаемого объема навстречу друг другу.
- Если длины изделия хватает для дальнейших операций по монтажу, оба окончания изделия после их пересечения, прокладываются в наклонном направлении к противоположным (относительно друг друга) стенкам (ограждающим конструкциям) защищаемого объема, выполняется крепление, затем тги действия повторяются до окончании длины изделия.
При укладке Пирокорда должны быть одновременно выполнены следующие условия:
- Пирокорд не должен препятствовать нормальной эксплуатации электрооборудования ящика.
- Пирокорд должен проходить над всеми наиболее пожароопасными участками и элементами защищаемого оборудования на минимально возможном расстоянии над ними.
- Укладка Пирокорда должна обеспечивать равномерное распределение по всей высоте и ширине защищаемого объема.
АСТ ПироКорд очень гибкий и может складываться пополам без последующих повреждений. Это качество особенно важно, когда огнетушащая способность должна быть максимально сконцентрирована в отдельных местах хранилища или сейфа.
В процессе установки запрещается производить действия, приводящие к механическому повреждению изделия, наносить на изделия любого рода покрытия (в том числе лакокрасочные) или подвергать его нагреву свыше 80°С.
По окончании монтажных работ необходимо наклеить входящую в комплект наклейку «ЗАЩИЩЕНО» на дверцу защищаемого объекта с указанием даты производства.
Демонтаж Пирокорда производить путем удаления крепежа.
Эксплуатация
После завершения монтажа никаких дополнительных действий для эксплуатации устройств не требуется.
Устройства являются изделиями разового применения. После срабатывания Пирокорд подлежит демонтажу и утилизации.
В случае возгорания необходимо покинуть помещение, в котором размещен объект, защищенный устройством, и вызвать пожарную охрану.
Устройства предназначены для эксплуатации при температуре от -60°С до +65°С и относительной влажности воздуха до 80%.
Указания по безопасности при использовании изделий
Возможные опасности:
- Газовое огнетушащее вещество, содержащееся в Устройствах, при попадании в легкие может вызвать дыхательную недостаточность. В небольших количествах вызывает головную боль, слабость, учащение пульса и дыхания.
- При длительном контакте с пламенем газовое огнетушащее вещество разлагается с образованием высокотоксичных продуктов.
- При соблюдении требуемого параметра негерметичности объекта защиты, возникновение опасной для жизни концентрации огнетушащего вещества или продуктов его разложения в помещении, в котором расположен объект защиты, маловероятно.
Меры первой помощи:
- При вдыхании огнетушащего вещества необходимо вынести или вывести пострадавшего на свежий воздух или в чистое теплое помещение.
- Необходимо освободить пострадавшего от стесняющей дыхание одежды, предоставить покой. При необходимости обратиться к врачу.
Хранение, транспортировка, утилизация
Хранение устройств допускается в крытых неотапливаемых помещениях при температуре от -60°С до +40°С при относительной влажности воздуха до 80%.
При хранении Пирокорда должны быть обеспечены условия, предохраняющие его от механических повреждений, нагрева, попадания прямых солнечных лучей, атмосферных осадков, от воздействия влаги и агрессивных сред.
Срок хранения включается в срок службы и составляет 60 месяцев.
Допускается транспортирование устройств в упаковке производителя всеми видами транспорта на любое расстояние в соответствии с «Правилами перевозки грузов», действующими на соответствующем виде транспорта.
Утилизация устройств должна выполняться в порядке, установленном законодательством Российской Федерации в области промышленной безопасности и в соответствии с требованиями законодательства Российской Федерации в области охраны окружающей среды.
Гарантийные обязательства
Изготовитель гарантирует соответствие Пирокорда требованиям стандарта организации ТУ 28.29.22-002-33689689-2022 при условии соблюдения потребителем правил монтажа, транспортировки, хранения и эксплуатации в соответствии с руководством по эксплуатации и монтажу.
Гарантийный срок эксплуатации составляет 5 лет с даты выпуска устройства.
