Описание
Эпотос ТОР-1000 – генератор огнетушащего аэрозоля с массой аэрозолеобразующего заряда 1 кг и электрическим способом запуска, предназначенный для оперативного тушения воспламененных электроустановок (Е), твердых (А) и жидких (В) горючих веществ по всему объему защищаемого объекта. Эффективно применяется в автоматических установках пожаротушения помещений складов и производств, жилых и общественных зданий, различных электротехнических объектов (электрощитовые, трансформаторные подстанции, кабельные каналы и тоннели) под напряжением до 140 кВ, серверных, АТС и радиоузлов, пожароопасных отсеков транспортных средств (автотранспорт, дизельные и электропоезда, локомотивы, вагоны спец. назначения) и других стационарных или передвижных объектов, где тушение прочими способами не рекомендовано в связи с возможностью повреждения оборудования или материально-культурных ценностей.
Конструкция

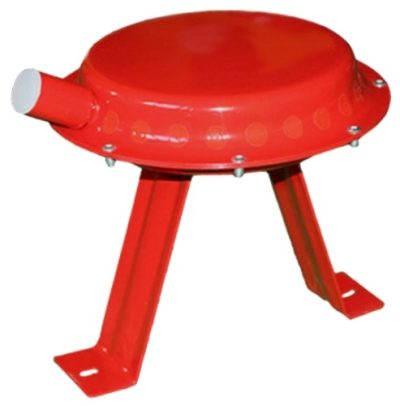

Генератор представляет собой прочный металлический корпус из 2-х частей, соединенных между собой болтовыми креплениями. Внутри каждой из них размещено по 1 шашке аэрозолеобразующего заряда, зафиксированной с помощью защитно-крепящего слоя. Для выхода ОТВ по всей боковой поверхности одной из частей корпуса предусмотрены специальные сопловые отверстия. Дополнительно в комплект поставки включен металлический кронштейн и комплект метизов для монтажа генератора на несущие конструкции.
Способ запуска
Пуск модуля происходит в течение 1 секунды с момента поступления токового импульса силой 0.5 А, источниками которого могут быть:
- автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
- устройства ручного пуска (кнопки).
Принцип действия
Поступающий на электроактиватор токовый импульс приводит к воспламенению аэрозолеобразующего заряда, в процессе горения которого получается аэрозольная смесь из газа и твердых мелкодисперсных частиц. Далее состав выбрасывается в зону тушения через сопловые отверстия по всей окружности генератора. Аэрозольное облако разбавляет очаг возгорания инертной средой и блокирует доступ кислорода, чем обеспечивает быструю локализацию и тушение пожара, а сопутствующее понижение температуры воздуха в помещении позволяет минимизировать пагубное воздействие высоких температур на окружающие предметы.
Особенности ТОР-1000
- Быстрое тушение возгораний классов А2, В, Е и локализация возгораний класса А1.
- Высокая огнетушащая эффективность за счет кругового истечения аэрозоля.
- Максимальный объем зоны тушения в условно герметичном помещении для пожаров классов В и А2 составляет 45 м³ и 55.5 м³ соответственно.
- Заряд аэрозолеобразующего состава массой 1 кг.
- Активация электрическим импульсом возможна в ручном (кнопка) или автоматическом (ПКП, УСП ) режимах.
- Пуск в течении 1 секунды после подачи на электровоспламенитель токового импульса силой 0.5 А.
- Проверка целостности пусковых цепей током до 0.1 А.
- Подача ОТВ в защищаемое пространство в течении 5 ± 0.5 с.
- Подача аэрозоля в защищаемое пространство через сопловые отверстия по всему радиусу генератора.
- Мощный огнетушащий эффект за счет быстрого заполнения очага пожара негорючей средой, его охлаждения и блокирования доступа кислорода.
- Аэрозоль не повреждает окружающие предметы и не влияет на работу электрооборудования.
- Малогабаритный металлический корпус с кронштейном для крепления на негорючую поверхность.
- Возможность перезарядки корпуса после сработки.
- Стабильная работа в температурном диапазоне -60…+60 °С.
- Максимальный срок службы – 10 лет.
| Способ пуска | электрический |
| Масса аэрозолеобразуещего заряда | 1.0 ± 0.1 кг |
| Огнетушащая способность: | |
| — для модельных очагов класса В | 0.022 кг/м³ |
| — для модельных очагов класса А2 | 0.018 кг/м³ |
| Максимальный объем условно герметичного помещения, в котором ГОА обеспечивает тушение | |
| — модельных очагов пожара класса В | 45 м³ |
| — модельных очагов пожара подкласса А2 | 55.5 м³ |
| Время подачи огнетушащего аэрозоля | 5 ± 0.5 с |
| Огнетушащая интенсивность подачи аэрозоля: | |
| — для модельных очагов класса В | 0.0044 кг/(м³*с) |
| — для модельных очагов класса А2 | 0.0036 кг/(м³*с) |
| Выделяемое тепло | 1.21 МДж |
| Размеры зон аэрозольной струи, образующиеся при работе ГОА с температурой 75 / 200 / 400 °С | <0,75 м / <0,28 м / <0,14 м |
| Класс опасности по ГОСТ 19433-88 | 4.1 |
| Размеры зон пожароопасности (согласно п.7.19.1 и п.7.19.2 ГОСТ 53284-2009): | |
| — от корпуса | 50 мм |
| — от сопловых отверстий | 100 мм |
| Параметры электровоспламенителя: | |
| — пусковой ток | 0.5 А |
| — сопротивление электроцепи запуска | 3.2-4.2 Ом |
| — длительность импульса | 20 мс |
| — напряжение запуска | 26 В |
| — ток гарантированного несрабатывания (безопасный ток контроля электрической цепи) | 0.1 А |
| Инерционность | 1 с |
| Максимальная температура корпуса ГОА | 125 °С |
| Габариты | Ø242х60 мм |
| Масса снаряженного генератора | 3.3 ± 0.33 кг |
| Температурный диапазон эксплуатации | -60…+60 °С |
| Гарантийный срок хранения генератора в заводской упаковке | 1 год с даты выпуска |
| Гарантийный срок эксплуатации | 2 года с даты продажи |
| Срок службы | 10 лет с даты продажи |
