Описание

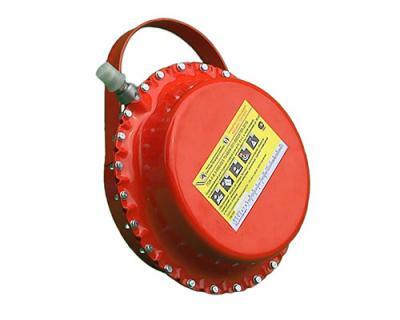

Эпотос ТОР-2800(ОП) – генератор огнетушащего аэрозоля с массой аэрозолеобразующего заряда 2.8 кг и ручным способом запуска, предназначенный для оперативного тушения воспламененных электроустановок (Е), твердых (А) и жидких (В) горючих веществ по всему объему защищаемого объекта. Эффективно применяется в качестве первичного средства тушения возгораний в помещениях складов и производств, жилых и общественных зданий, различных электротехнических объектах (электрощитовые, трансформаторные подстанции и др.) под напряжением до 140 кВ, серверных, АТС и радиоузлов, пожароопасных отсеков транспортных средств (автотранспорт, дизельные и электропоезда, локомотивы, вагоны спец. назначения) и других стационарных или передвижных объектов, где тушение прочими способами не рекомендовано в связи с возможностью повреждения оборудования или материально-культурных ценностей. Благодаря ручному способу запуска путем выдергивания чеки генератор не нуждается в устройствах автоматизации и может использоваться пожарными бригадами или любыми другими лицами, прошедшими соответствующий инструктаж.
Конструкция

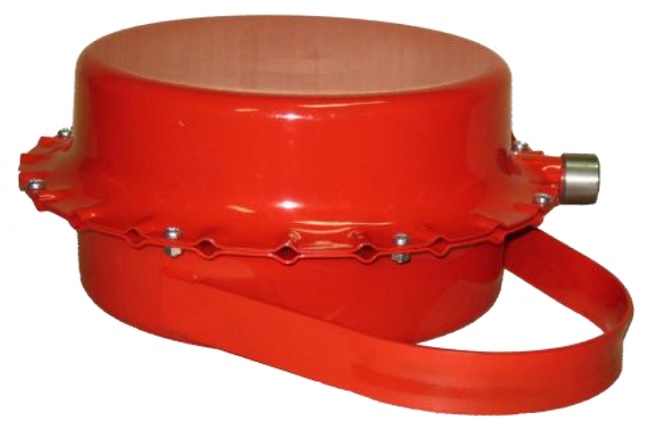

Генератор состоит из прочного металлического корпуса из 2-х частей, соединенных между собой болтовыми креплениями, и размещенного между ними устройство ручного пуска с вытяжным шнуром. Внутри каждой из частей размещено по 1 шашке аэрозолеобразующего заряда, зафиксированной с помощью защитно-крепящего слоя. Для выхода ОТВ по всей радиальной поверхности отбортовок корпуса предусмотрены специальные сопловые отверстия. Удобство транспортировки и забрасывания генератора в очаг возгорания обеспечивается прочной металлической ручкой.
Способ запуска
Запуск генератора происходит с задержкой в 7-10 секунд после активации пускового устройства путем резкого выдергивания вытяжного шнура.
Принцип действия
Резкое выдергивание вытяжного шнура приводит к воспламенению аэрозолеобразующего заряда, в процессе горения которого получается аэрозольная смесь из газа и твердых мелкодисперсных частиц. Далее с задержкой в 7-10 секунд состав выбрасывается в зону тушения через сопловые отверстия по всей окружности генератора. Аэрозольное облако разбавляет очаг возгорания инертной средой и блокирует доступ кислорода, чем обеспечивает быструю локализацию и тушение пожара, а сопутствующее понижение температуры воздуха в помещении позволяет минимизировать пагубное воздействие высоких температур на окружающие предметы.
Особенности ТОР-2800(ОП)
- Ручной запуск путем резкого рывка за вытяжной шнур.
- Задержка пуска 7-10 секунд для размещения генератора в зоне пожара.
- Быстрое тушение возгораний классов А2, В, Е и локализация возгораний класса А1.
- Высокая огнетушащая эффективность за счет кругового истечения аэрозоля.
- Максимальный объем зоны тушения в условно герметичном помещении для пожаров классов В и А2 составляет 90 м³ и 115 м³ соответственно.
- Заряд аэрозолеобразующего состава массой 2.8 кг.
- Подача ОТВ в защищаемое пространство в течении 18/16/14 (± 3 с) при температуре -60/+20/+50 °С соответственно.
- Подача аэрозоля в защищаемое пространство через сопловые отверстия по всему радиусу генератора.
- Мощный огнетушащий эффект за счет быстрого заполнения очага пожара негорючей средой, его охлаждения и блокирования доступа кислорода.
- Аэрозоль не повреждает окружающие предметы и не влияет на работу электрооборудования.
- Малогабаритный металлический корпус с ручкой для транспортировки и забрасывания в очаг возгорания.
- Возможность перезарядки корпуса после сработки.
- Стабильная работа в температурном диапазоне -60…+60 °С.
- Максимальный срок службы – 10 лет.
| Способ пуска | ручной |
| Масса аэрозолеобразуещего заряда | 2.8 ± 0.15 кг |
| Огнетушащая способность: | |
| — для модельных очагов класса В | 0.031 кг/м³ |
| — для модельных очагов класса А2 | 0.026 кг/м³ |
| Максимальный объем условно герметичного помещения, в котором ГОА обеспечивает тушение: | |
| — модельных очагов пожара класса В | 90 м³ |
| — модельных очагов пожара подкласса А2 | 115 м³ |
| Время (продолжительность) подачи огнетушащего аэрозоля при температуре -60 / +20 / +50 °С | 18 ± 3 с / 16 ± 3 с / 14 ± 3 с |
| Время задержки срабатывания ГАОП после приведения его в действие | 7-10 с |
| Время самопроизвольного пуска снаряженного генератора при воздействии на него модельного очага пожара класса 34В | 6 мин |
| Рабочее положение ГАОП, которое он занимает после броска | горизонтальное |
| Размеры зон аэрозольной струи, образующиеся при работе ГОА с температурой 75 / 200 / 400 °С | <0,75 м / <0,28 м / <0,14 м |
| Класс опасности по ГОСТ 19433-88 | 4.1 |
| Максимальная температура корпуса ГАОП в месте контакта с опорной поверхностью во время и по окончании работы | не более 150 °С |
| Размеры зон пожароопасности: | |
| — при испытаниях с горючей жидкостью | не более 0.1 м |
| — при испытаниях с горючим твердым материалом | не более 0.1 м |
| Габариты | Ø240х110 мм |
| Масса снаряженного генератора | 5.4 ± 02 кг |
| Температурный диапазон эксплуатации | -60…+60 °С |
| Предельное рабочее значение температуры эксплуатации | -60…+115 °С |
| Вероятность безотказной работы | 0.95 |
| Срок ксплуатации | 10 лет |
| Замена утройства ручного пуска УРП-Т | через 5 лет |
