Описание
Эпотос ТОР-3000 – генератор огнетушащего аэрозоля с массой аэрозолеобразующего заряда 3 кг и электрическим способом запуска, предназначенный для оперативного тушения воспламененных электроустановок (Е), твердых (А) и жидких (В) горючих веществ по всему объему защищаемого объекта. Эффективно применяется в автоматических установках пожаротушения помещений складов и производств, жилых и общественных зданий, различных электротехнических объектов (электрощитовые, трансформаторные подстанции, кабельные каналы и тоннели) под напряжением до 140 кВ, серверных, АТС, радиоузлов и других стационарных объектов, где тушение прочими способами не рекомендовано в связи с возможностью повреждения оборудования или материально-культурных ценностей.
Конструкция

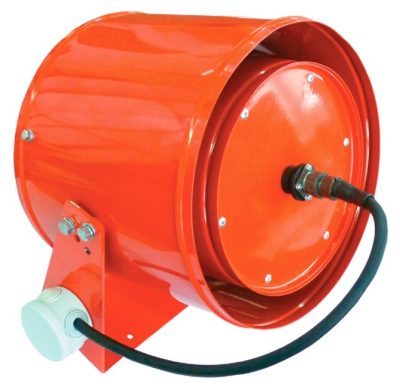

Генератор состоит из металлического корпуса с радиальным щелевым отверстием для выброса аэрозоля на одном торце и электровоспламенителем на другом. Внутри размещен аэрозолеобразующий заряд и охладитель. Для монтажа на негорючие конструкции генератор снабжен металлическим наклонным кронштейном и полным набором необходимых крепежных элементов.
Способ запуска
Пуск модуля происходит в течение 1 секунды с момента поступления токового импульса силой 0.5 А, источниками которого могут быть:
- автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
- устройства ручного пуска (кнопки).
Принцип действия
Поступающий на электроактиватор токовый импульс приводит к воспламенению аэрозолеобразующего заряда, в процессе горения которого получается аэрозольная смесь из газа и твердых мелкодисперсных частиц. Далее состав проходит через охладитель и выбрасывается в зону тушения через радиальное щелевое отверстие на торце генератора. Аэрозольное облако разбавляет очаг возгорания инертной средой и блокирует доступ кислорода, чем обеспечивает быструю локализацию и тушение пожара, а сопутствующее понижение температуры воздуха в помещении позволяет минимизировать пагубное воздействие высоких температур на окружающие предметы.
Особенности ТОР-3000
- Быстрое тушение возгораний классов А2, В, Е и локализация возгораний класса А1.
- Высокая огнетушащая эффективность.
- Возможность направленной подачи аэрозоля в зону с наивысшей вероятностью возникновения пожара.
- Максимальный объем зоны тушения в условно герметичном помещении для пожаров класса В составляет 50 м³.
- Заряд аэрозолеобразующего состава массой 3 кг.
- Активация электрическим импульсом возможна в ручном (кнопка) или автоматическом (ПКП, УСП ) режимах.
- Пуск в течении 1 секунды после подачи на электровоспламенитель токового импульса силой 0.5 А.
- Проверка целостности пусковых цепей током до 0.1 А.
- Подача ОТВ в защищаемое пространство в течении 20 ± 2 с.
- Подача аэрозоля в защищаемое пространство через кольцевое щелевидное отверстие на торце генератора.
- Мощный огнетушащий эффект за счет быстрого заполнения очага пожара негорючей средой, его охлаждения и блокирования доступа кислорода.
- Аэрозоль не повреждает окружающие предметы и не влияет на работу электрооборудования.
- Прочный металлический корпус с наклонным кронштейном для крепления на негорючую поверхность.
- Возможность перезарядки корпуса после сработки.
- Стабильная работа в температурном диапазоне -60…+60 °С.
- Максимальный срок службы – 10 лет.
| Способ пуска | электрический |
| Масса аэрозолеобразуещего заряда | 3.0 ± 0.3 кг |
| Максимальный объем условно герметичного помещения, в котором ГОА обеспечивает тушение модельных очагов пожара класса В | 50 м³ |
| Огнетушащая способность: | |
| — для модельных очагов класса В | 0.060 кг/м³ |
| — для модельных очагов класса А2 | 0.045 кг/м³ |
| Инерционность | 1 с |
| Огнетушащая интенсивность подачи аэрозоля: | |
| — для модельных очагов класса В | 0.003 кг/(м³*с) |
| — для модельных очагов класса А2 | 0.0023 кг/(м³*с) |
| Время подачи огнетушащего аэрозоля | 20 ± 2 с |
| Выделяемое тепло | 630 кДж |
| Размеры зон аэрозольной струи, образующиеся при работе ГОА с температурой 75 / 200 / 400 °С | 4.0 м / 1.1 м / отсутствует |
| Характеристики электровоспламенителя: | |
| — пусковой ток | 0.5 А |
| — длительность импульса | 20 мс |
| — напряжение запуска | до 26 В |
| — сопротивление электроцепи запуска | 3.2-4.2 Ом |
| — ток гарантированного несрабатывания (безопасный ток контроля электрической цепи) | 0.1 А |
| Размеры зон пожароопасности: | |
| — для корпуса ГОА | 0.1 мм |
| — по оси струи ГОА | 0.2 мм |
| Габариты | Ø300х345 мм |
| Масса снаряженного генератора | 12.3 ± 1.23 кг |
| Температурный диапазон эксплуатации | -60…+60 °С |
| Группа механического исполнения по ГОСТ 17516.1-90 | М 25, М 30 |
| Гарантийный срок эксплуатации | 2 года с даты продажи |
| Срок службы | 10 лет с даты продажи |
