Описание
Назначение изделия
Устройство принудительного пуска предназначено для дистанционной принудительной активации (запуска) автономных установок пожаротушения «Парабола» при их использовании как индивидуально, так и в составе системы пожарной автоматики.
УПП используется в случаях, когда может потребоваться запуск установки от сигнала системы пожарной автоматики.
Вне зависимости от наличия УПП и его исправности установки пожаротушения «Парабола» сохраняют свои огнетушащие свойства и самоактивируется при появлении открытого пламени или достижения температурой пороговых значений.
Комплект поставки
УПП включает в себя:
- упаковка — 1 комплект;
- провод к узлу активации — 1,5 м;
- узел активации — 1 комплект;
- крепежные элементы — 1 комплект.
- документация (руководство по эксплуатации и монтажу, формуляр, паспорт) – 1 шт.
Устройство и принцип действия

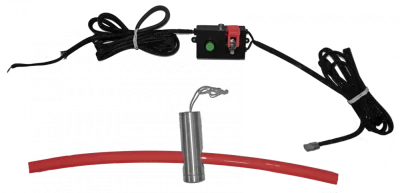

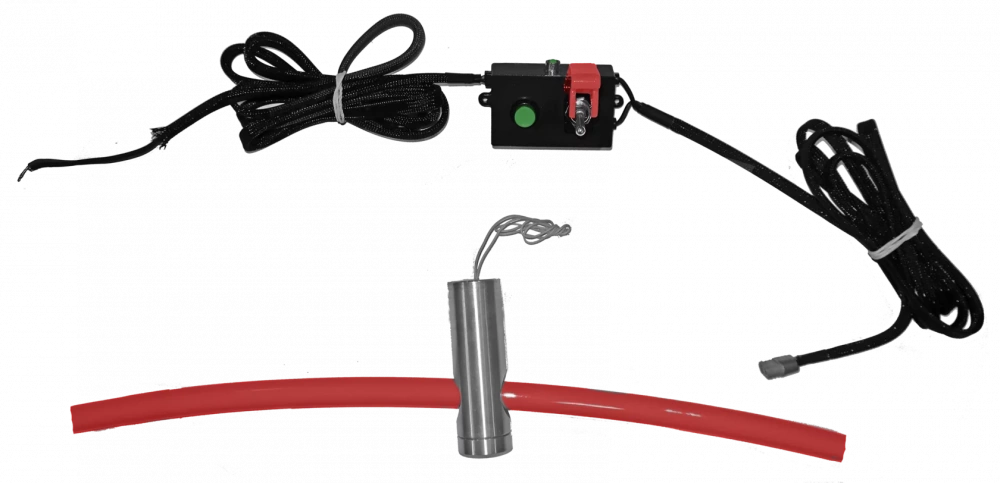

Узел активации представляет собой металлический цилиндр, в боковое отверстие которого продевается АУП или УГПА и зажимается между вставкой и ножом путем навинчивания крышки на торец цилиндра. Внутри цилиндра установлен нож, приводимый в действие пиропатроном, расположенным в противоположном от крышки торце цилиндра. Провод от пиропатрона соединяется с проводом от узла ручного пуска или системой пожарной автоматики.
Узел активации поставляется в собранном виде и при монтаже на АУП или УГПА не требует разделения на элементы.
Узел активации вместе с установкой пожаротушения «Парабола» располагаются внутри объекта защиты.
Крепежные элементы представляют собой металлические скобы и хомуты, метизы для крепления узла ручного пуска, узла активации, дополнительного крепления автономной установки пожаротушения.
Эксплуатационные ограничения
УПП предназначено для эксплуатации при температуре от -40°C до +80°C и относительной влажности воздуха до 98% при температуре +25°C.
К монтажу и обслуживанию УПП допускаются лица, несущие ответственность за объект защиты, подробно изучившие сопроводительную техническую документацию.
Подготовка к использованию и указания по монтажу
УПП поставляется в собранном виде, готовое к монтажу.
Для монтажа узла активации на АУП или УГПА следует:
- расположить узел активации в горизонтальной плоскости крышкой к себе;
- слегка открутить крышку, позволив фиксатору, установленному в боковое отверстие корпуса, свободно перемещаться;
- извлечь фиксатор, не допуская смещение других элементов узла активации;
- надеть узел активации на корпус автономной установки пожаротушения и плавно установить его примерно посередине длины трубки крышкой в сторону центра объекта, либо к месту наиболее вероятного возгорания. В процессе установки рекомендуется протягивать корпус автономной установки пожаротушения через отверстие в корпусе узла активации;
- после установки корпуса узла активации в нужном месте, узел активации на корпусе АУП или УГПА путем закручивания крышки до упора;
- если крышка закручена до упора, но АУП или УГПА не зафиксирована в узле активации, следует полностью снять крышку и надеть на вставку дополнительный уплотнитель. Если АУП или УГПА надежно зафиксирована в узле активации, но крышка не закручивается до упора, то следует полностью снять крышку и убрать со вставки один уплотнитель;
- разместить и закрепить корпус установки пожаротушения «Парабола» внутри защищаемого объекта;
- закрепить узел активации, используя крепежные элементы, входящие в комплект.
Если возникла необходимость разобрать узел активации, для этого:
- свинчивают крышку;
- вынимают вставку с надетыми на неё уплотнениями;
- через боковое отверстие вынимают АУП или УГПА (если установлена);
- вынимают нож. Допускается слегка встряхнуть корпус узла активации, если нож свободно не перемещается;
- вынимают пиропатрон с проводами.
Если возникла необходимость собрать узел активации, для этого:
- провода пиропатрона протягивают в отверстие в торце корпуса узла активации с противоположной стороны от крышки, затем втягивают пиропатрон и располагают его в нише;
- на пиропатрон устанавливают нож, располагая его острым краем по направлению к крышке;
- через боковое отверстие продевают АУП или УГПА;
- на вставку надевают необходимое количество уплотнений;
- вставку вместе с уплотнениями устанавливают в крышку;
- крышку со вставкой и уплотнениями вкручивают в корпус узла активации до упора и надежной фиксации АУП или УГПА.
Правила хранения и транспортировки
Хранение УПП допускается в крытых неотапливаемых помещениях при температуре от -40°C до +40°C.
При хранении должны быть обеспечены условия, предохраняющие их от механических повреждений, нагрева, попадания на них прямых солнечных лучей, атмосферных осадков, от длительного воздействия влаги и агрессивных сред.
Срок хранения включается в срок службы и составляет 5 лет.
УПП транспортируется в упаковке предприятия-изготовителя.
Допускается транспортирование упакованных УПП всеми видами транспорта на любое расстояние в соответствии с «Правилами перевозки грузов», действующими на соответствующем виде транспорта.
Транспортирование упакованных УПП должно осуществляться в закрытых транспортных средствах. Пакетирование производить исходя из требований ГОСТ 26663 и ГОСТ 24597.
При транспортировании УПП должны быть обеспечены условия, предохраняющие их от механических повреждений, нагрева, попадания на них прямых солнечных лучей, атмосферных осадков, от длительного воздействия влаги и агрессивных сред.
