Описание
Область применения взрывозащищенных стволов КРФ – взрывоопасные зоны помещений и наружных установок классов 1 и 2 по ГОСТ IEC 60079-10-1-2013 и зоны, опасные по воспламенению горючей пыли, классов 21 и 22 по ГОСТ IEC 60079-10-2-2011 в соответствии с Ex-маркировкой и ГОСТ IEC 60079-14-2013, регулирующими применение оборудования во взрывоопасных газовых и пылевых средах.

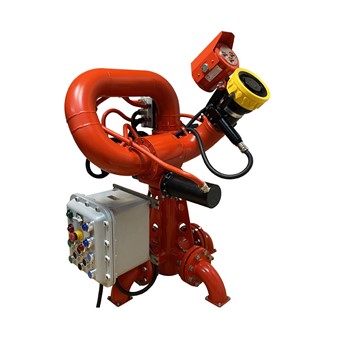

Лафетные стволы КРФ-ЛСД-Ех могут устанавливаться на взрывоопасные объекты; объекты железнодорожного транспорта; объекты энергетики; морские платформы для добычи нефти и газа; ангары для хранения авиационной техники; пожарные вышки; объекты береговой зоны портовых сооружений; морской и речной транспорт, оборудования в пожаровзрывоопасной зоне.
Комплектующие лафетного ствола (датчик поиска пламени, кабели, вводы, шкафы и пульты управления) также имеют маркировку взрывозащиты Ex, данный факт гарантирует эффективность работы оборудования во взрывоопасных зонах помещений и наружных установок.
| Тип лафетного ствола |
Наименование и значение параметра |
||||
| Дальность струи, м
(при 0.8МПа) |
Расход, л/с
(при 0.8МПа) |
Маркировка вида взрывозащиты | Номинальное напряжение, В | Максимальная потребляемая мощность, Вт | |
| КРФ-ЛСД-10(5;15)-Ex | 27 | 10 | II Gb c IIC T6 X
|
12/24/230/400 | 500 |
| КРФ-ЛСД-20(15,25)-Ex | 50 | 20 | |||
| КРФ-ЛСД-30(25,35)-Ex | 55 | 30 | |||
| КРФ-ЛСД-40(35,50)-Ex | 60 | 40 | |||
| КРФ-ЛСД-60(50,70)-Ex | 70 | 60 | |||
| КРФ-ЛСД-80(60,90)-Ex | 75 | 80 | |||
| КРФ-ЛСД-100(90,110)-Ex | 80 | 100 | |||
| Наименование параметра | Значение |
| Диапазон рабочих давлений, МПа | 0,4-1,6 |
| Кратность пены, не менее | 5 |
| Перемещение ствола в горизонтальной плоскости, не менее | 360° (±180°) |
| Перемещение ствола в вертикальной плоскости, не менее:
вверх вниз |
90° 45° |
Условное обозначение:
КРФ-ЛС Х – Y Q S F (m) – Ex N R ТУ 28.29.22.190-001-63740471-2018,
X – вид управления: без индекса – ручное; Д – дистанционное;
Y – тип ствола: С – стационарный; В – возимый; П – переносной;
Q – показатель расхода воды, л/с: 10 (5;15); 20(15,25); 30(25,35); 40(35,50); 60(50,70); 80(60,90); 100(90,110), кроме переносных;
S – функциональные возможности: без индекса – формирующий сплошную струю воды; У – универсальные;
F – функциональные возможности: без индекса – управление оператором; Р – роботизированные;
(m) – тип ручного управления: без индекса – позиционирование рукояткой и (или) штурвалом; (м) – позиционирование маховиками;
Ex – с маркировкой взрывозащиты (взрывозащищенное);
N – вид насадка: А – автоматический; ДЕФ – дефлекторный;
ЭЖ – эжекторный; ПГ – пеногенерирующий; ВП – водопенный;
R – дополнительные устройства: с ОСЦ – осциллятор; ЗЭ – защитный экран; ЗД – задвижками с ручным или ЗДЭ – электрическим приводом; ЭКС – механизмом подъема и поворота ствола.
