Описание

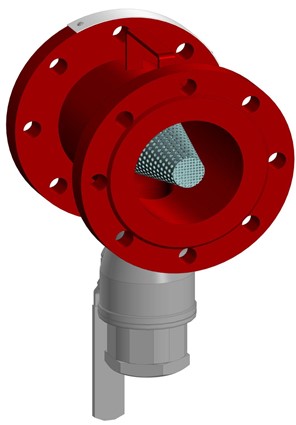

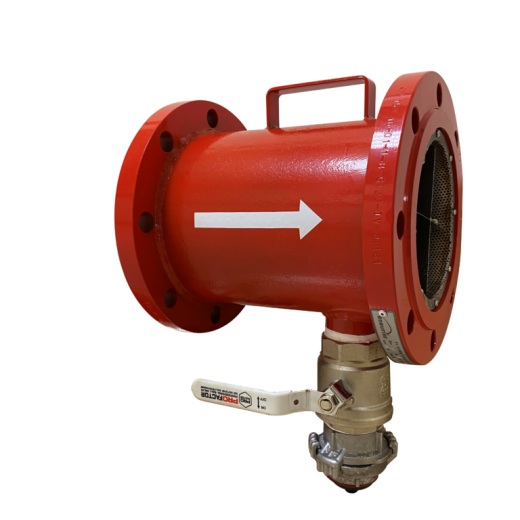

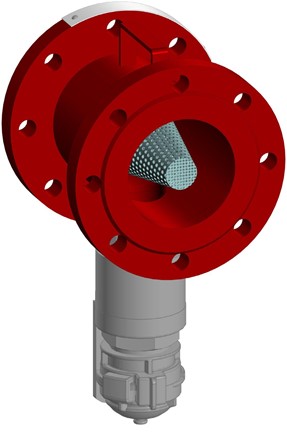

Фильтры установок водяного и пенного пожаротушения типа Ф-КРФ ПЗ/ГЗ (далее – фильтры) предназначены для фильтрации жидкостей, в том числе для фильтрации воды и водных растворов поверхностно-активных веществ, смачивателей и пенообразователей в установках водяного и пенного пожаротушения, а также в установках водяного охлаждения емкостей, аппаратов и других элементов объектов защиты.
Фильтры обеспечивают работоспособность соответствующего защищаемого комплектующего оборудования и рекомендуются для фильтрации водного раствора пенообразователя, подаваемого к генератору пены высокой кратности КРФ-ГВП и генератору пены низкой кратности КРФ-ВПГ. Фильтры предназначены для защиты от засорения противопожарного оборудования: лафетных стволов КРФ-ЛС, дренчерных оросителей КРФ-ВПН, дозаторов установок пенного пожаротушения КРФ-ПС при подаче огнетушащих веществ в зоны горения.

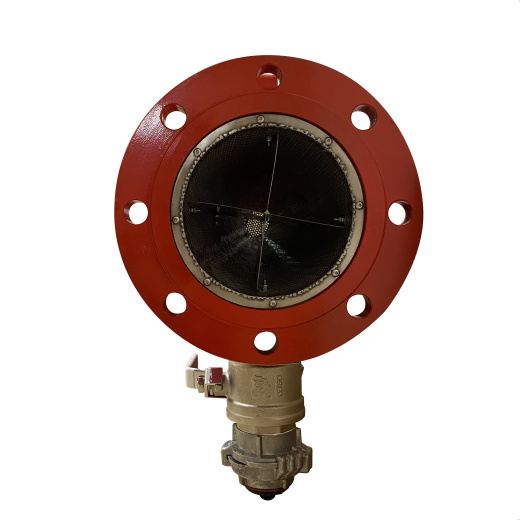

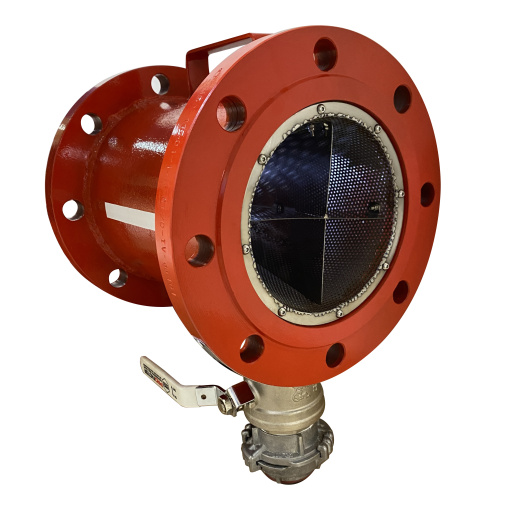

Наличие заглушки и перекрывного крана на фильтрах типа Ф-КРФ ПЗ/ГЗ обеспечивает проведение процедуры механической очистки. Для механической очистки от твердых частиц и посторонних включений перекрываются ближайшие запорные устройства на линии подвода и отвода огнетушащих веществ (воды, растворов пенообразователя), открываются сливной кран и заглушка, и производится очистка Г-образной щеткой (ёршиком) с длиной, перпендикулярной части равной ½ условного диаметра фильтра. Заглушка может быть исполнена как пожарная головка-заглушка по ГОСТ 53279, так и как резьбовая пробка-заглушка, исходя из диаметра отвода.
Материал исполнения:
- Климатическое исполнение ХЛ, УХЛ – сталь 09Г2С с антикоррозийным покрытием;
- Климатическое исполнение Т, ОМ – нержавеющая сталь;
- Климатическое исполнение У, ХЛ, УХЛ для работы на морской воде – нержавеющая сталь (по заказу указывается дополнительно).
Ф X/Y—Z Ф.DDE-КРФ (QхQ) F*
X – диаметр условного прохода, мм;
Y – максимальное рабочее давление, МПа;
Z – универсальное рабочее положение на трубопроводе (вертикальное и горизонтальное);;
Ф – фланцевое соединения с арматурой, отсутствие индекса – иное соединение;
DD – климатическое исполнение по ГОСТ 15150-69;
E – категория размещения по ГОСТ 15150-69;
КРФ – неизменяемое условное обозначение;
по заявке потребителя возможно изготовление:
(QхQ) – размер ячейки фильтрующего элемента, мм;
*F – тип заглушки (ГЗ или ПЗ):
- ГЗ – исполнение с отводом оборудованного краном и пожарной головкой-заглушкой по ГОСТ 53279 (для фильтров с условным диаметром от 100 мм);
- ПЗ – исполнение с отводом оборудованного краном и резьбовой пробкой-заглушкой (для фильтров с условным диаметром до 100 мм).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Тип фильтра |

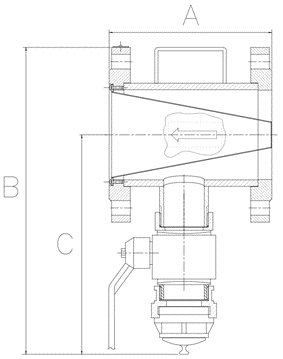

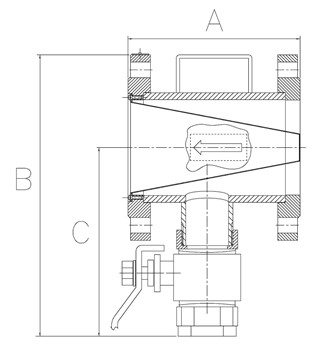

Длина(A), мм* | Высота (B), мм* | Высота от оси (С), мм* | Условный диаметр прохода, мм* | Размер резьбового соединения отвода
для установки присоединительного крана и заглушки, не менее, * |
Тип заглушки |
| Ф-КРФ 50 ПЗ | 120±5 | 245±5 | 165±5 | 50 | G 1 | Резьбовая пробка –заглушка |
| Ф-КРФ 65 ПЗ | 130±5 | 265±5 | 175±5 | 65 | ||
| Ф-КРФ 80 ПЗ | 160±5 | 345±5 | 247±5 | 80 | ||
| Ф-КРФ 100 ПЗ | 200±5 | 365±5 | 257±5 | 100 | ||
| Ф-КРФ 150 ГЗ | 300±5 | 500±5 | 360±5 | 150 |
G 2 (ГЗ-50) |
Пожарная головка – заглушка |
| Ф-КРФ 200 ГЗ | 400±5 | 630±5 | 462±5 | 200 | ||
| Ф-КРФ 250 ГЗ | 500±5 | 700±5 | 497±5 | 250 | ||
| Ф-КРФ 300 ГЗ | 550±5 | 755±5 | 525±5 |
300 |
||
| Ф-КРФ 350 ГЗ | 600±5 | 815±5 | 555±5 | 350 | ||
| Ф-КРФ 400 ГЗ | 650±5 | 875±5 | 585±5 | 400 | ||
| Ф-КРФ 450 ГЗ | 700±5 | 935±5 | 615±5 | 450 |
G 3 (ГЗ-80) |
|
| Ф-КРФ 500 ГЗ | 750±5 | 1005±5 | 650±5 | 500 |
|
Расчетное (рабочее) давление |
1,6 МПа |
| Диапазон давлений * | 0,4 ~ 4,0 МПа |
| Гидравлические потери, МПа, не более | 0,05 |
| Климатическое исполнение | У, ХЛ, Т, ОМ |
| Материал | нержавеющая сталь, сталь Ст20,
сталь 09Г2С |
| Размер ячейки фильтрующего элемента, мм** | 1х1, 2х2, 3х3, 4х4,
5х5 |
* По заявке потребителя КРФ может быть изготовлен с другими присоединительными и габаритными размерами, а также другими значениями условного прохода отвода сливного крана и другим размером резьбового соединения сливного крана.
** Фильтр изготавливается с фильтрующим элементом, обеспечивающим удержание частиц размером более 4 мм (ячейка 4х4, в базовом исполнении). По заявке потребителя фильтр может изготавливаться с фильтрующим элементом, обеспечивающим удержание частиц с расчетным размером (1х1), (2х2), (3х3), (5х5).
*** Размер является ознакомительным и может быть изменен по усмотрению изготовителя.
