Пожарная предохранительная мембрана КРФ-ПМ

  • Пригодна для эксплуатации при контакте с нефтепродуктами
  • Пригодна для эксплуатации во взрывоопасных зонах
  • Исключена возможность неправильного монтажа мембраны за счёт наличия в конструкции специальных направляющих

Наличие стопора для предотвращения разрыв в период транспортировки и монтажа.

Описание

Пожарная предохранительная мембрана КРФ-ПМ предназначена для применения в установках пенного пожаротушения, в качестве устройства для удержания нефти, нефтепродуктов или их паров, находящихся в резервуаре, и от их попадания в сухотрубный пенопровод. В первую очередь пожарная предохранительная мембрана КРФ-ПМ применяется для систем подслойного пожаротушения резервуаров.

Материал исполнения:

  • Климатическое исполнение Т, У, ХЛ, УХЛ, ОМ – нержавеющая сталь (по заказу указывается дополнительно).

КРФ-ПМX YZ

ПМ – пожарная предохранительная мембрана;

X – диаметр условного прохода, мм: 50, 80, 100, 150, 200, 250, 300, 350, 400;

Y – климатическое исполнение по ГОСТ 15150-69: Т, У, УХЛ, ХЛ, ОМ;

Z – категории размещения по ГОСТ 15150-69: 1, 1.1, 2, 2.1, 3, 3.1, 4, 4.1, 4.2, 5, 5.1 применительно к климатическому исполнению.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип мембраны Давление разрыва (перепад давления разрыва), МПа Обратное гидростатическое давление и герметичность, МПа * Габаритные и присоединительные размеры **
Условный проход, мм Диаметр центров отверстий в корпусе

мембраны (D1), мм при давлении, МПа

Диаметр корпуса мембраны L, мм при давлении, Мпа Толщина мембраны в сборе, мм
1,0 1,6 1,0 1,6
КРФ-ПМ -50 от 0,02 до 0,5 от 0,05 до 0,3 50 125 ± 2 160 ± 2 18±5
КРФ-ПМ -80 80 160 ± 2 195± 2
КРФ-ПМ -100 100 180 ± 2 215 ± 2
КРФ-ПМ -150 150 240 ± 2 280 ± 2
КРФ-ПМ -200 200 295 ± 2 335 ± 2
КРФ-ПМ -250 250 350 ± 2 355 ± 2 390 ± 2 405 ± 2
КРФ-ПМ -300 300 400 ± 2 410 ± 2 440 ± 2 460 ± 2
КРФ-ПМ -350 350 460 ± 2 470 ± 2 500 ± 2 520 ± 2 20±5
КРФ-ПМ -400 400 515 ± 2 525 ± 2 565 ± 2 580 ± 2

 * По заявке потребителя КРФ-ПМ может быть изготовлена с любым значением обратного гидростатического давления в диапазоне от 0,05 до 0,3 МПа.

** Базовые значения, соответствующие присоединительным размерам фланцевого соединения диаметра Dу для расчетного давления Рр = 0,6; 1,0; 1,6 МПа. По желанию заказчика КРФ-ПМ может быть изготовлена с другими присоединительными и габаритными размерами.

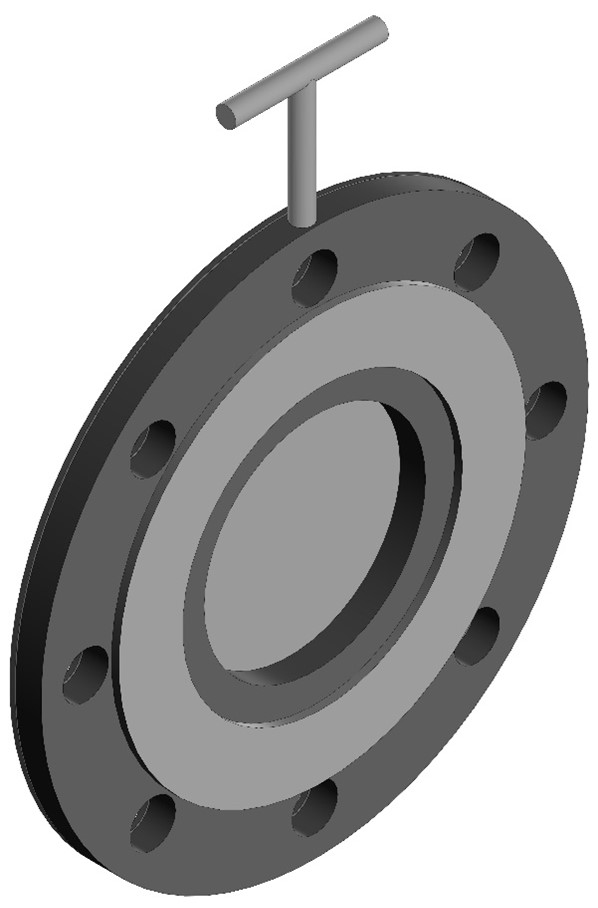

*Дополнительное ФОТО.

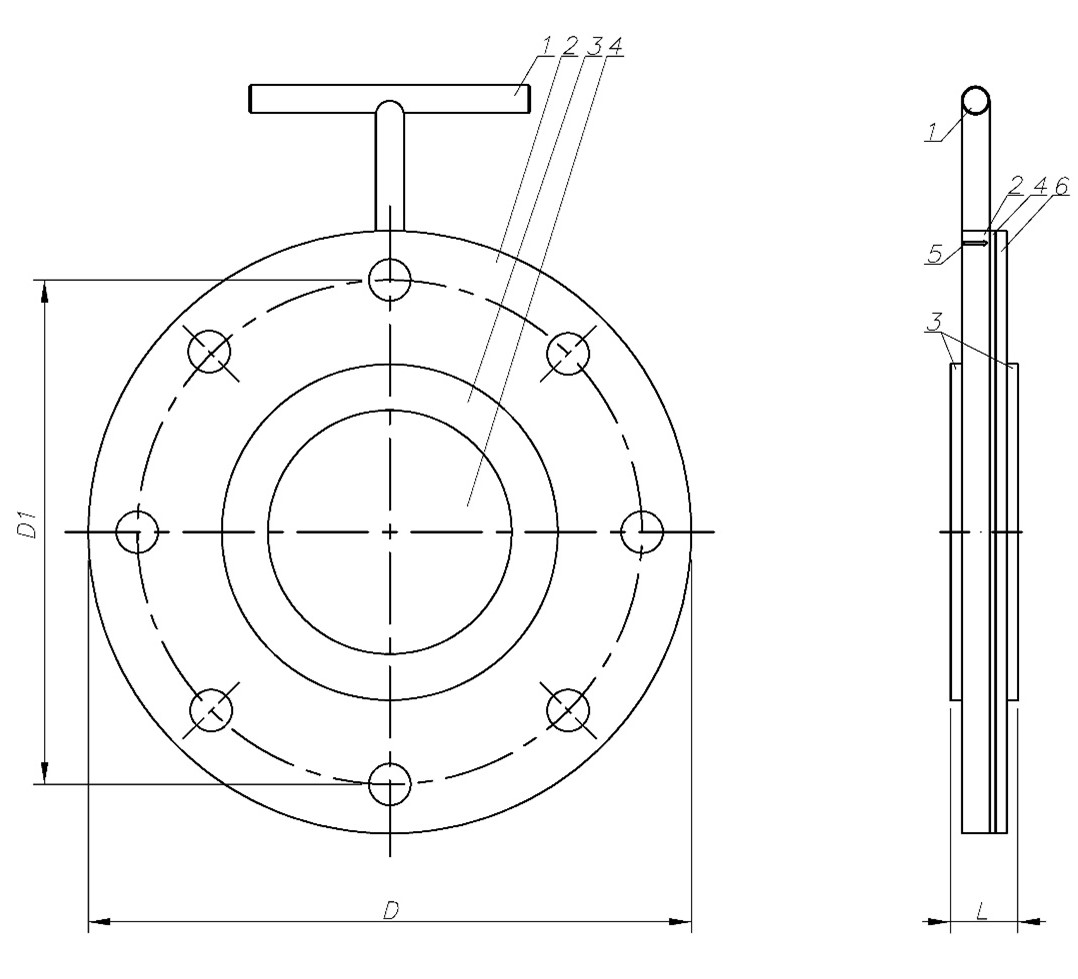

1 – ручка для транспортировки; 2 – корпус; 3 – прокладка; 4 – разрывная мембрана;

5 – стрелка, указывающая направление потока пены; 6 – диафрагма.
